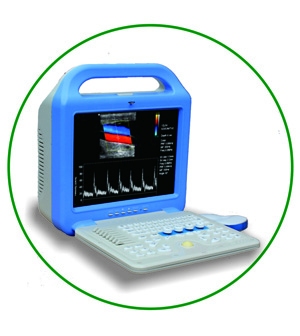

全数字彩色多普勒超声诊断仪

一、适用范围

u 国内使用

凝聚了前沿的图像处理技术和先进实用的临床解决方案,可用于腹部脏器(包括经阴道腔内)、浅表器官、心脏的超声检查。

二、 规格参数格

1.          灰阶:256级;

2.          彩阶:256级;

3.          显示器:15"高清晰逐行无闪烁彩色液晶医用监视器;

4.          电源:AC110/230 -15%~+10%(自适应电源电压)60/50Hz±1Hz;

5.          功耗:≤100VA

6.          主机尺寸:约400×620×(1200-1400)(mm,长×宽×高);说明:液晶支架高度可调。

7.          主机净量:30Kg(不包含探头);

三、多媒体和外周设备

1.          视频记录仪UP-897MD;

2.          Station一体化工作站,能完成存储图像、报告生成及云打印功能;

3.          U盘(支持文件管理、软件升级和一键存储功能)、DICOM接口,方便医生的数据管理,可远程传输;

4.          双制式TV输出:PAL/NTSC。

四、探头接口

探头接口:2个激活探头接口,具有自动识别技术,支持多种探头选配。

五、语言

菜单式界面操作,界面语言:中/英文可切换(国外产品可支持俄语、西班牙语定制)。

六、探头扫描参数

l 3.5MHz R60凸阵宽频7.5MHz L40线阵宽频、6.5MHz R11腔内宽频


七、操作模式

1.         B、B/B、4B模式

2.         M、B/M模式

3.         彩色血流模式(CFM)

4.         能量多普勒模式(PDI)

5.         脉冲频谱多普勒(PW)

6.         组织谐波成像THI

八、系统设置

l          基本预置

1.         界面语言:中文、英文

2.         时间、日期设置

3.         日期格式:可选择yyyy-mm-dd、mm-dd-yyyy或dd-mm-yyyy

4.         屏保时间设置

5.         按键音设置

6.         制式设置

7.         字体亮度设置

8.         医院名称

l          探头信息

l          公式预置:

1.         双顶径:12种

2.         头臀长度:12种

3.         妊娠囊:5种

4.         股骨长度:9种

5.         肱骨长度:3种

6.         腹部横径:3种

7.         体干横截径:1种

8.         体干前后径:1种

9.         头围:4种

10.      腹围:6种

11.      足长:2种

12.      椎骨长度:1种

13.      胸直径:1种

14.      小脑径:1种

15.      枕额径:1种

16.      胎重:12种

17.      体表面积:2种

l          网络预置:本机IP地址、局域网服务器、DICOM服务器设置

l          注释预置:病变、常规、腹部、妇产科、心脏、泌尿系统、浅表、矫形外科八种,针对每项都预置了常用名词,可根据实际需要增加、修改等编辑,方便用户使用。

l          存储预置:BMP、PNG格式(图像压缩格式)。

l          密码预置。

l          关于:生产商名称、设备名称、软件信息

l          恢复厂家设置。

九、 超声成像技术

1.       高精度数字化连续波束形成器:
精细超声波束控制有效清除旁瓣噪声,大幅提升空间分辨力和对比分辨力,细腻显示全场组织结构。

2.       动态频率融合成像技术:
自适应控制近场至远场的发射、接收频率,使强大穿透力与高清晰度图像得到完美结合。

3.       高精度延迟逐点动态接收聚焦:
对全场图像进行逐点高精度延迟聚焦,呈现真实、细腻的组织信息。

4.       超宽频成像技术:
根据不同人群特性,可随心所欲的选择最佳中心频率。

5.       自适应图像优化处理技术:
依据当前接收的组织信号,自动进行数字式参数优化,以呈现更完美的超声图像。

6.       自适应血管成像技术:
针对当前接收的多普勒回波信号,自动采取相适宜的滤波方案,有效抑制杂波,以达到分辨力与灵敏度的完美结合,呈现效果更佳的血流图像。

7.       自适应多普勒成像技术:
对弱的多普勒信号进行信号加强,并通过复杂的数字化处理技术增强频谱信号,使多普勒灵敏度与显示效果都得到良好改善。

8.       THI组织谐波成像技术:
以较低的频率进行超声发射,而接收回波信号中的高频二次谐波信号进行成像,在保证良好穿透力的同时,增强组织成像分辨力,并最大限度的消除伪像。

十、主要功能

1.     具有系统预置功能;

2.     用户自定义功能;I-User-defined智能用户自定义,颠覆以前用户自定义数据的盲设置,记忆用户使用过程中的设置,并一键完成浏览和保存。

3.     具有探头切换功能;

4.     具有模式转换功能;

5.     具有倍率/深度范围选择功能;

6.     具有变频功能;

7.     具有帧相关功能;

8.     具有边缘增强调节功能;

9.     具有压缩曲线调节功能;

10.     具有图像后处理调节功能;

11.     具有焦点位置调节功能;

12.     具有上下、左右翻转功能;

13.     具有图像冻结/解冻功能;

14.     可实现多段TGC调节、总增益和动态范围可调;

15.     具有图像优化调节功能;iImage图像优化成像技术 。

16.     具有彩色频率、PRF、壁滤波器可调功能;

17.     具有灵敏度、彩色余辉、彩色阈值、彩色平衡、彩色平滑、伪差去除功能;

18.     具有偏转角度、取样容积、线阵彩色偏转、速度标尺、基线可调节功能;

19.     具有谐波可调功能;

20.     B模式常规测量功能;

21.     M模式常规测量功能;

22.     CFM模式常规测量功能;

23.     PDI模式常规测量功能;

24.     PW模式测量功能;

25.     腹部应用测量功能;

26.     产科应用测量功能;

27.     妇科应用测量功能;

28.     心脏应用测量功能;

29.     泌尿系统应用测量功能;

30.     浅表器官应用测量功能;

31.     矫形外科应用测量功能;

32.     具有声功率可调功能;

33.     穿刺引导:穿刺引导功能(两根可校准穿刺引导线,角度和位置可调)。

34.     碎石定位:配有碎石专用软件包,可实现实时定位测量。

35.     存储:内置磁盘存储空间16G,海量存储图像、报告、视频,永久存储,断电不丢失。  BMP格式图片≥1万幅,PNG格式图片≥10万幅。

36.     具有图像管理功能;

37.     电影回放:海量电影片段存储、回放。(B模式380幅,M模式4000幅左右。3584)

38.     具有体位标记功能;

39.     具有信息注释功能;

40.     具有输入患者信息功能;

41.     具有自动生成报告功能;

42.     一键存储功能;方便实用的一键存储功能,满足用户的快捷操作。

43.     一键调用报告功能;

44.     一键将超声图像传输到网络工作站(Network Printer)功能;实现网络打印,弥补了指定打印机的缺陷。

45.     具有网络打印功能;

46.     具有液晶屏亮度调节功能;

47.     具有节能功能;

48.     具有中英文菜单转换功能。

十一、图像处理介绍

u 声束处理

全数字多波束形成技术,实时逐点动态接收聚焦,连续动态聚焦,实时动态可变孔径成像技术,实时动态声束变迹,动态滤波,数控动态频率扫描。

u        图像预处理

总增益:0~127 dB可调

TGC:8个TGC调节拉杆

声输出(功率可调):25%、50%、75%、100%

数字通道数:32

u 图像处理

边缘增强:0~3 级可调

帧相关:0~3 级可调

后处理(伽玛校正):0~7 级可调

压缩曲线:0~7级可调

u        扫描参数

B模式:

1.         B声输出(功率可调):25%、50%、75%、100%

2.         B增益:0~127

3.         深度范围:32~252 mm (35 级) 每个探头具备相应的深度范围和调节级数

4.         动态范围:30~100dB

5.         扫描:高帧频、高密度

6.         变频:4级

7.         谐波:2级

M模式:

1.            M声输出(功率可调):25%、50%、75%、100%

2.            M增益:0~127dB

3.            深度范围:32~252 mm (35 级) 每个探头具备相应的深度范围和调节级数

4.            M动态范围:27~100dB

5.            M扫描速度:1~8级可调

6.            M取样线可视可调

7.            M工作模式两种:滚动、扫描

8.            扫描:高帧频、高密度

9.            变频:4级

10.        谐波:2级

CFM彩色多普勒模式、PDI能量多普勒模式

1.            功率可调:25%、50%、75%、100%

2.            CFM增益:0~127dB

3.            彩色频率:2级可调

4.            最大PRF:7.5kHz

5.            最小PRF:0.35kHz

6.            CFM壁滤波:8步50-350Hz

7.            灵敏度:6种

8.            彩色余辉:4步

9.            彩色阈值:6种

10.        彩色平衡:16步

11.        彩色平滑:3步

12.        伪差去除:2步

13.        线阵彩色偏转可调

14.        图像优化:12级

PW频谱多普勒模式:

1.            功率可调:25%、50%、75%、100%

2.            PW增益:0~127dB

3.            PW动态范围:13步 0-120

4.            PW频率:2级可调

5.            PW壁滤波:8步 50-350Hz

6.            噪声抑制:4级

7.            取样容积宽度:0.5-20mm

8.            角度校正

9.            基线调节:7步

10.        最大PRF(速度):7.5kHz

11.        最小PRF(速度):0.35kHz

12.        速度标尺:8步

13.        音量:可调

14.        线阵彩色偏转可调

十二、测量/计算

u 常规测量:具有B常规测量、M常规测量、D常规测量软件包以及各测量报告功能。

B模式测量:距离、面积(描记法、椭圆法)、周长(描记法、椭圆法)、体积(两轴法)、角度、直方图、截面图、狭窄比(长度狭窄比、面积狭窄比)、深度。

M模式测量:深度、斜率、心率、周期。

D模式测量:速度、心率、流速、时间、加速度、搏动/阻力指数、最大压差、平均压差、比率、心搏出量、流量。

u 妇科测量与分析具有妇科测量软件包以及其报告功能。

u 产科测量与分析多达17种产科表等多种孕龄测量和羊水指数测量,具有胎儿发育曲线、胎儿生理评分及产科报告功能;

BPD(双顶径)CRL(头臀长度)、GS(妊娠囊)、FL(股骨长度)、HL(肱骨长度)、TAD(腹部横径)、TTD(体干横截径)、APTD(体干前后径)、FT(足长)、LV(椎骨长度)、THD(胸直径)、TCD(小脑径)、OFD(枕额径)、HC(头围)、AC(腹围)和AFI(羊水指数)、LMP(末次月经期)、BBT(排卵日期),可计算孕龄GA、胎重EFW、预产期EDC、发育曲线,可进行FBP(胎儿生理评分)。

u 泌尿科测量与分析具有泌尿科测量软件包以及其报告功能。

u 浅表器官测量与分析具有浅表器官测量软件包以及其报告功能。

u 矫形外科测量与分析:具有矫形外科测量软件包以及其报告功能。

u 心脏测量与分析:具有心脏测量软件包以及其报告功能。

1.在B模式、B/B模式的测量项:

1)      左室功能测量、以计算心排量CO、可以计算平均周边缩短率MVCF、可以计算心脏指数CI和心搏指数SI;

2)      右室内径RV测量;

3)      主肺动脉PA测量。

2. M模式、B/M模式下的测量项:

1)         左室功能

2)         二尖瓣:EFLSP和AC下降速度测量、A峰E峰比值和二尖瓣瓣口流量QMV测量、

3)         主动脉

4)         心排量CO

5)         射血时间ET

6)         左室心肌重量LVMW

3. PW模式下的测量项:

1)         速度、心率、时间

2)         加速度

3)         搏动/阻力指数

4)         最大压差

5)         平均压差

6)         比率

7)         心搏出量

8)         流量

十三、测量报告

产科测量报告、妇科测量报告、心脏测量报告、泌尿测量和其他测量报告、自动存储测量结果并生成报告。

十四、标记

1.         131种带有探头位置的体位标记,可通过直观的体位标记明细界面快捷的选择体位标记;

2.         文本标记,可预设文本内容;

3.         箭头标记。

产品标准配置:

l 主机一台;

l 探头接口两个,并具有自动识别技术;

l 3.5MHz常规腹部探头一只;6.5MHz宽频变频腔体探头和7.5MHz宽频变频高频线阵探头可任选一只。
